DTR ma w motoryzacji dwa odrębne znaczenia. W dokumentach wyposażenia warsztatowego oznacza dokumentację techniczno-ruchową, a na tablicach rejestracyjnych jest wyróżnikiem powiatu trzebnickiego. Te zastosowania nie mają ze sobą związku. O znaczeniu skrótu decyduje miejsce, w którym się pojawia.
W języku technicznym DTR odnosi się do konkretnej maszyny lub urządzenia. Może dotyczyć podnośnika samochodowego, sprężarki czy montażownicy do opon. Nie jest natomiast nazwą jednego uniwersalnego dokumentu, który powinien towarzyszyć każdemu samochodowi.
Znaczenie skrótu DTR w terminologii technicznej
Rozwinięcie DTR to dokumentacja techniczno-ruchowa. Pod tą nazwą funkcjonuje zbiór informacji o budowie, działaniu, obsłudze i eksploatacji maszyny. Dokumentacja opisuje zarówno jej parametry, jak i warunki, w których może pracować. Zależnie od urządzenia obejmuje także montaż, konserwację, zasady kontroli oraz postępowanie w razie usterki.
Słowo ruchowa odnosi się tu do pracy urządzenia, a nie do ruchu drogowego. DTR nie jest więc dokumentacją przejazdów ani zapisem użytkowania auta. Jej przedmiotem jest techniczne funkcjonowanie maszyny: sposób uruchomienia, dopuszczalne obciążenie, wymagane zasilanie czy ograniczenia eksploatacyjne.
W warsztatach i zakładach przemysłowych można usłyszeć określenie DTR-ka. Spotyka się też nazwę paszport maszyny, podkreślającą, że dokumentacja identyfikuje urządzenie i opisuje jego właściwości. Są to określenia potoczne. Same w sobie nie przesądzają o zawartości dokumentu ani jego statusie prawnym.
Związek DTR z motoryzacją wynika przede wszystkim z wyposażenia używanego przy obsłudze, badaniu i produkcji pojazdów. W rozmowie o warsztacie skrót może dotyczyć dokumentacji podnośnika, choć naprawiany samochód ma własną instrukcję i odrębną dokumentację serwisową. To dwa różne zakresy informacji.
DTR na tablicach rejestracyjnych a dokumentacja urządzeń
Na polskich tablicach rejestracyjnych DTR jest wyróżnikiem powiatu trzebnickiego w województwie dolnośląskim. Litera D wskazuje województwo, a litery TR identyfikują powiat. W tym zastosowaniu skrót należy do systemu oznaczania rejestracji, nie do terminologii opisującej maszyny.
Wyróżnik nie informuje o mocy silnika, rodzaju napędu, wyposażeniu ani stanie technicznym pojazdu. Nie oznacza również, że samochód posiada szczególną dokumentację techniczno-ruchową. Z samych liter na tablicy nie da się wyciągnąć takich wniosków.
Kontekst pozwala łatwo rozdzielić oba znaczenia. DTR umieszczone przed numerem na tablicy jest oznaczeniem rejestracyjnym. Ten sam zapis na okładce dokumentacji podnośnika, w opisie wyposażenia warsztatowego lub w materiale szkoleniowym dotyczącym obsługi maszyn odnosi się do dokumentacji techniczno-ruchowej.
Dokumentacja techniczno-ruchowa w zapleczu motoryzacyjnym
Podnośnik samochodowy należy do urządzeń, przy których określenie DTR pojawia się w codziennej pracy warsztatu. Jego dokumentacja może opisywać udźwig, sposób rozmieszczenia ramion, wymagania dotyczące podłoża, montaż kotew i działanie zabezpieczeń. Dane te dotyczą konkretnej konstrukcji. Instrukcja podnośnika dwukolumnowego nie zastępuje dokumentacji urządzenia nożycowego.

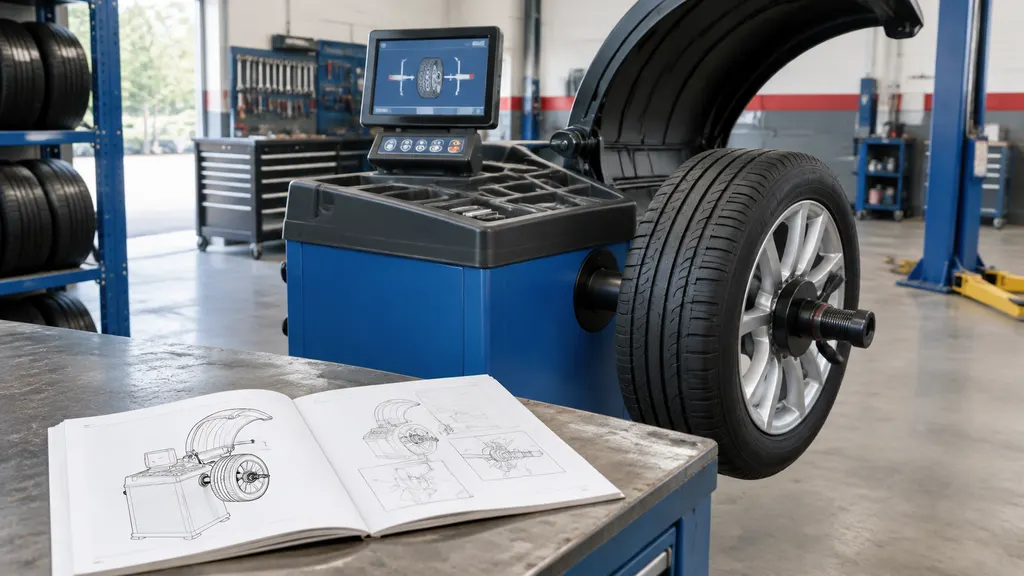

Przy stanowisku wymiany opon dokumentacja producenta towarzyszy montażownicy i wyważarce. W pierwszym przypadku znaczenie mają między innymi dopuszczalne wymiary koła, ciśnienie zasilania pneumatycznego oraz sposób obsługi uchwytów. W drugim dochodzą informacje o mocowaniu koła, kalibracji i wymaganiach instalacyjnych. Nazwa dokumentu może być inna, ale jego funkcja pozostaje techniczna.

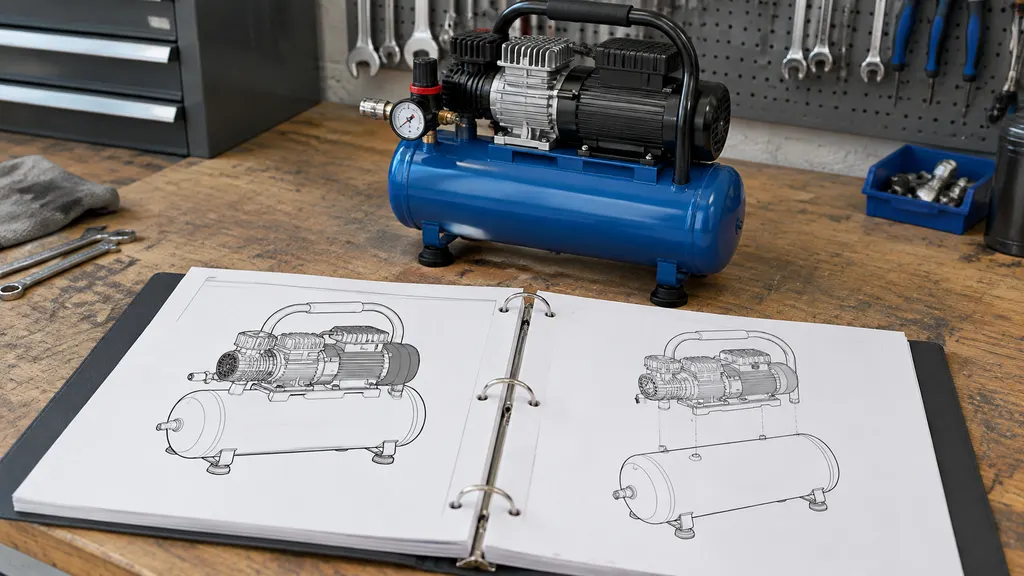

Sprężarki, urządzenia diagnostyczne i wyposażenie linii kontroli pojazdów również mają dokumentację właściwą dla swojego zastosowania. Dla sprężarki istotne będą warunki wentylacji, ciśnienie robocze i obsługa układu smarowania. W urządzeniu diagnostycznym większą część materiału mogą zajmować procedury pomiarowe, podłączenie do pojazdu i współpraca z oprogramowaniem.
Dokumentacja występuje nie tylko w serwisach. Korzystają z niej stacje kontroli pojazdów oraz zakłady produkujące samochody i części. Jej objętość zależy od złożoności urządzenia, a nie od samej obecności skrótu DTR na okładce. Proste wyposażenie może mieć krótką instrukcję, podczas gdy rozbudowana maszyna wymaga osobnych schematów, wykazów części i dokumentów instalacyjnych.
Zakres informacji zawartych w DTR
Punktem odniesienia jest identyfikacja urządzenia: producent, model, typ, przeznaczenie i podstawowe parametry techniczne. Numer seryjny może znajdować się w indywidualnej karcie lub załączniku; wspólna instrukcja dla całej serii nie musi zawierać numeru każdego egzemplarza. Dane dokumentacji powinny pozwalać powiązać ją z oznaczeniami na maszynie.
Część opisowa przedstawia konstrukcję i zasadę działania. Towarzyszą jej rysunki, schematy elektryczne, hydrauliczne lub pneumatyczne, a także wykazy podzespołów i wyposażenia. Zakres tych materiałów jest różny. Instrukcja przeznaczona dla operatora nie musi zawierać pełnego zestawu informacji potrzebnych do naprawy każdego elementu.
Warunki instalacji obejmują wymagania dotyczące miejsca ustawienia, fundamentu lub podłoża, zasilania oraz podłączenia mediów. Producent może określać także przestrzeń niezbędną do pracy i obsługi. W dokumentacji podnośnika nośność posadzki i sposób mocowania mają znaczenie niezależnie od udźwigu podanego na tabliczce. Sama wartość udźwigu nie wystarcza do oceny warunków montażu.
W części eksploatacyjnej znajdują się zasady uruchamiania, zatrzymywania, wykonywania czynności roboczych oraz konserwacji. Dokument może wskazywać terminy kontroli, punkty smarowania, wymagane materiały i objawy usterek. Osobne miejsce zajmują ostrzeżenia, ograniczenia użytkowania oraz sposób postępowania po zadziałaniu zabezpieczeń lub zaniku zasilania.
Załączniki mogą obejmować karty parametrów, protokoły, dokumenty zgodności i materiały dotyczące dodatkowego wyposażenia. Nie istnieje jednak jeden identyczny spis treści dla wszystkich urządzeń. Liczy się zakres właściwy dla danej maszyny oraz dokumenty wymagane dla jej kategorii.
DTR a instrukcja obsługi i dokumenty samochodu
Zakres DTR i instrukcji obsługi częściowo się pokrywa. Oba dokumenty mogą opisywać przeznaczenie, bezpieczne użytkowanie, konserwację i ograniczenia techniczne. Stąd w języku warsztatowym nazwy bywają używane zamiennie. Dokument nazwany instrukcją obsługi może zawierać również rozbudowane informacje o instalacji i utrzymaniu urządzenia.
Określenie DTR jest utrwalone w polskiej praktyce technicznej, szczególnie w odniesieniu do maszyn przemysłowych. W dokumentacji współczesnego sprzętu występują też nazwy takie jak instrukcja użytkowania, instrukcja eksploatacji czy instrukcja montażu i obsługi. Sam tytuł nie rozstrzyga, czy materiał obejmuje wszystkie potrzebne informacje. Ważniejsza jest jego rzeczywista treść i przypisanie do właściwego urządzenia.
Instrukcja samochodu służy przede wszystkim użytkownikowi pojazdu. Opisuje obsługę elementów wyposażenia, komunikaty, ograniczenia i czynności przewidziane dla kierowcy. Dokumentacja naprawcza ma innego odbiorcę: zawiera procedury demontażu, dane regulacyjne, momenty dokręcania czy schematy instalacji. Nie należy utożsamiać tych materiałów z dokumentacją maszyny pracującej w warsztacie.
Książka serwisowa, papierowa lub elektroniczna, służy do odnotowywania czynności obsługowych. Dowód rejestracyjny identyfikuje pojazd i zawiera dane związane z jego rejestracją. Deklaracja zgodności jest natomiast oświadczeniem dotyczącym spełnienia właściwych wymagań przez produkt. Może być dołączona do dokumentacji urządzenia, ale nie zastępuje instrukcji jego obsługi.
Znaczenie DTR dla bezpieczeństwa i eksploatacji urządzeń
Dopuszczalne obciążenie nie jest jedynym ograniczeniem pracy maszyny. Dokumentacja może określać sposób rozłożenia ciężaru, położenie punktów podparcia, zakres temperatur, wymagane ciśnienie lub dopuszczalne wymiary obsługiwanego elementu. Przy podnośniku samochodowym masa pojazdu mieszcząca się w granicy udźwigu nie przesądza jeszcze o prawidłowym podparciu auta.
W pracy warsztatu podobny wygląd dwóch urządzeń nie oznacza identycznej obsługi. Różnice mogą dotyczyć zwalniania blokad, opuszczania awaryjnego albo kolejności czynności po przerwie w zasilaniu. Dokumentacja właściwego modelu pozwala uniknąć przenoszenia nawyków z jednej maszyny na drugą. To ma bezpośrednie znaczenie dla bezpieczeństwa.
Zalecenia producenta określają również sposób konserwacji i dobór materiałów eksploatacyjnych. Gatunek oleju, rodzaj smaru, parametry filtrów czy wymagania dotyczące elementów zamiennych nie są informacjami uniwersalnymi. Zastosowanie części pasującej wymiarowo nie musi oznaczać, że spełnia ona wymagania konkretnego urządzenia.
Podczas naprawy dokumentacja pomaga ustalić budowę układu i sposób przywrócenia jego działania. Przy przeniesieniu maszyny do innego pomieszczenia wracają kwestie podłoża, zasilania, montażu i uruchomienia. Sam fakt, że urządzenie pracowało wcześniej w innym warsztacie, nie potwierdza poprawności nowej instalacji.
Przekazanie dokumentacji kolejnemu użytkownikowi zapewnia mu dostęp do warunków eksploatacji określonych przez producenta. Nie zastępuje jednak historii serwisowej. DTR wskazuje, jakie czynności mają być wykonywane; protokoły, wpisy konserwacyjne i potwierdzenia napraw dokumentują, co rzeczywiście zrobiono.
Pochodzenie, dostępność i status prawny dokumentacji DTR
Podstawowym źródłem dokumentacji jest producent, a jej przekazanie może odbywać się za pośrednictwem dostawcy urządzenia. Użytkownik odpowiada za zapewnienie osobom obsługującym maszynę dostępu do informacji potrzebnych do bezpiecznej pracy. Dokument przechowywany wyłącznie w biurze, bez możliwości skorzystania z niego przy urządzeniu, nie zapewnia takiego dostępu.
Dokumentacja występuje w postaci papierowej i elektronicznej. Dopuszczalność określonej formy zależy od rodzaju dokumentu i wymagań dotyczących danego urządzenia. W obu przypadkach znaczenie ma właściwa wersja: model, odmiana konstrukcyjna, wyposażenie i zakres numerów seryjnych, jeśli producent go wskazuje. Plik z nazwą tej samej marki nie jest jeszcze dokumentacją właściwej maszyny.
Przy zakupie używanego wyposażenia brakujące materiały można uzyskać od producenta lub dostawcy uprawnionego do ich udostępniania. Do identyfikacji potrzebne są dane urządzenia, zwłaszcza typ i numer seryjny. Instrukcja pobrana dla podobnego modelu może opisywać inne zabezpieczenia lub inne wymagania montażowe, dlatego nie powinna być traktowana jako automatyczny zamiennik.
Nazwa DTR nie jest sama w sobie uniwersalnym wymogiem prawnym dla całego wyposażenia motoryzacyjnego. Obowiązki dotyczą przede wszystkim treści instrukcji, informacji o bezpieczeństwie i dokumentacji wymaganej dla określonej kategorii produktu. Zależnie od urządzenia znaczenie mają też wymagania językowe i sposób udostępnienia dokumentów.
Osobne zasady dotyczą urządzeń objętych dozorem technicznym. Przy podnośnikach samochodowych podlegających temu dozorowi dokumentacja techniczna jest istotna przy rejestracji, badaniach i eksploatacji. Nie zastępuje jednak wymaganych badań ani decyzji dopuszczającej urządzenie do użytkowania. Sama teczka z napisem DTR nie potwierdza spełnienia wszystkich obowiązków.
Nie ma podstaw, by z tego wywodzić obowiązek posiadania dokumentu pod nazwą DTR dla każdego samochodu. W przypadku auta trzeba rozróżnić dokumenty rejestracyjne, instrukcję użytkowania i materiały serwisowe. Skrót DTR na jego tablicy pozostaje wyłącznie wyróżnikiem rejestracyjnym.
